Puente Metálico Modular de Acero Carga HL-93 Стандарт АШТО

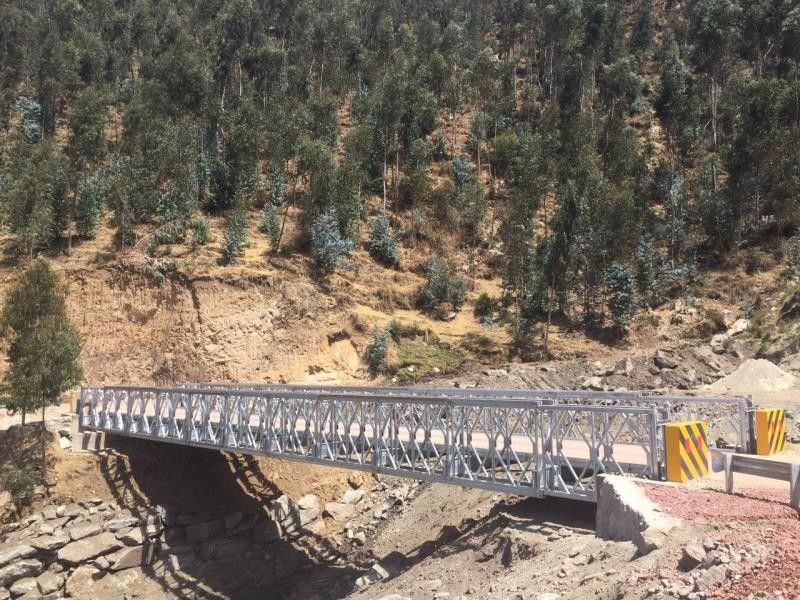

Большие изображения : Puente Metálico Modular de Acero Carga HL-93 Стандарт АШТО

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HARZONE
Сертификация:	ASTM, AASHTO HL-93
Номер модели:	CB200A

Оплата и доставка Условия:

Поставка способности:	50000 тонн в год

контакт

Подробное описание продукта

Выделить:

Модульные стальные мосты

Модульный мост из стали

Модульный стальной мост

Модульный стальной мост нагрузка HL-93 AASHTO

Общее описание моста HARZONE CB200A

Основные характеристики
Модульная структура	Модульные стальные конструкции полностью взаимозаменяемы между компонентами одного и того же типа. Легкая и быстрая сборка и разборка. Его компоненты позволяют легко транспортировать и манипулировать вручную на месте или для минимального использования тяжелого оборудования и инструментов, используя неквалифицированную рабочую силу без специальной подготовки.
Продольные балки и поперечные	Продольные балки, состоящие из сборных панелей, соединенных болтами и собранных в один ряд рядом друг с другом или на двух уровнях пола; в соответствии с конфигурациями конструкции (см. Таблицы № 1 и № 2). Продольные балки соединены поперечными балками, которые образуют поперечные балки моста и поддерживают проезжую часть для одной или двух полос, состоящую из сборных модульных стальных настилов, верхняя поверхность которых покрыта эпоксидным материалом и противоскользящим заполнителем.
Стали	Стали, используемые для изготовления металлических конструкций, соответствуют механическим свойствам конструкций для перегрузки HL-93 спецификаций AASHTO LRFD. Основные элементы (балки, панели, шнуры и полы) представляют собой горячекатаные профили. Вторичные элементы - холоднокатаные.
Опорная конструкция и система соединения	Состоит из элементов крепления, болтов и шпилек.
Нагрузка	HL-93 спецификаций AASHTO LRFD
Прогиб	L/800 (максимум)
Цикл нагрузки	1 000 000 (минимум)
Сварка	AASHTO/AWS D1.5M/D1.5
Оцинковка основных элементов	ASTMA 123/A123M-24
Оцинковка элементов соединения	ASTMA153/A153M-23
Оцинковка элементов соединения	ASTM B633-23

Общая геометрия металлической мостовой конструкции

Модульный HARZONE CB200A

Таблица конфигурации панелей (См. Таблицы № 1 и № 2)
Конфигурация	Описание
SS	ОДИНОЧНЫЙ ОДИНОЧНЫЙ, один ряд панелей с каждой стороны, используется как часть конфигурации носа запуска.
DS	ДВОЙНОЙ ОДИНОЧНЫЙ, два ряда панелей с каждой стороны, без усиливающих шнуров.
DSR2	ДВОЙНОЙ ОДИНОЧНЫЙ УСИЛЕННЫЙ ДВА, два ряда панелей с каждой стороны, с верхними и нижними усиливающими шнурами во всех рядах, за исключением начального и конечного модулей.
DDR1	ДВОЙНОЙ ДВОЙНОЙ УСИЛЕННЫЙ ОДИН, два двойных ряда панелей с каждой стороны, с верхними и нижними усиливающими шнурами в обоих внутренних рядах, за исключением начального и конечного модулей.
DDR2	ДВОЙНОЙ ДВОЙНОЙ УСИЛЕННЫЙ ДВА, два двойных ряда панелей с каждой стороны с верхними и нижними усиливающими шнурами во всех рядах, за исключением начального и конечного модулей.
DDR2H	ДВОЙНОЙ ДВОЙНОЙ УСИЛЕННЫЙ ДВА ТЯЖЕЛЫЙ, два двойных ряда панелей с каждой стороны с тяжелыми верхними и нижними усиливающими шнурами во всех рядах, за исключением начального и конечного модулей.
DDR2SH	ДВОЙНОЙ ДВОЙНОЙ УСИЛЕННЫЙ ДВА ТЯЖЕЛЫЙ С ВЫСОКИМ ПРОГИБОМ, два двойных ряда панелей с каждой стороны с тяжелыми усиливающими шнурами с высоким прогибом сверху и снизу во всех рядах, за исключением начального и конечного модулей.
TSR2	ТРОЙНОЙ ОДИНОЧНЫЙ УСИЛЕННЫЙ ДВА, три ряда панелей с каждой стороны, с верхними и нижними усиливающими шнурами в обоих внутренних и внешних рядах, за исключением начальных и конечных модулей.
TSR3	ТРОЙНОЙ ОДИНОЧНЫЙ УСИЛЕННЫЙ ТРИ, три ряда панелей с каждой стороны, с верхними и нижними усиливающими шнурами во всех рядах, за исключением начальных и конечных модулей.
TDR2	ТРОЙНОЙ ДВОЙНОЙ УСИЛЕННЫЙ ДВА, три двойных ряда панелей с каждой стороны, с верхними и нижними усиливающими шнурами в обоих внутренних и внешних рядах, за исключением начальных и конечных модулей.
TDR3	ТРОЙНОЙ ДВОЙНОЙ УСИЛЕННЫЙ ТРИ, три двойных ряда панелей с каждой стороны, с верхними и нижними усиливающими шнурами во всех рядах, за исключением начального модуля.
TDR3H	ТРОЙНОЙ ДВОЙНОЙ УСИЛЕННЫЙ ТРИ ТЯЖЕЛЫЙ, три двойных ряда панелей с каждой стороны с тяжелыми усиливающими шнурами во всех рядах, за исключением начальных и конечных модулей.
TDR3SH	ТРОЙНОЙ ДВОЙНОЙ УСИЛЕННЫЙ ТРИ ТЯЖЕЛЫЙ С ВЫСОКИМ ПРОГИБОМ, три двойных ряда панелей с каждой стороны с тяжелыми усиливающими шнурами с высоким прогибом во всех рядах, за исключением начальных и конечных модулей.

Испытания нагрузкой - Мост HARZONE CB200A

Нагрузка HL - 93, Прогиб L/800

HARZONE поставляет свои мосты, учитывая испытания нагрузкой по требованию заказчика, чтобы продемонстрировать, что его мосты спроектированы для перегрузки HL–93 спецификаций AASHTO –LRFD и максимального прогиба под живой нагрузкой, ограниченной L/800.

Металлические конструкции HARZONE CB200A спроектированы для перегрузки HL–93 спецификаций AASHTO LRFD, для 1 000 000 циклов нагрузки, связанных с диапазоном напряжений (усталостью), и для максимального прогиба под живой нагрузкой, ограниченной L/800.

Испытание нагрузкой наших конструкций

Оценивается структурное поведение мостов HARZONE CB200A в наиболее неблагоприятных состояниях нагрузки.

Систематически измеряются прогибы и деформации, в соответствии со спецификацией AASHTO – LRFD.

Подтверждается, что мосты HARZONE спроектированы для максимального прогиба под живой нагрузкой, ограниченной L/800.
